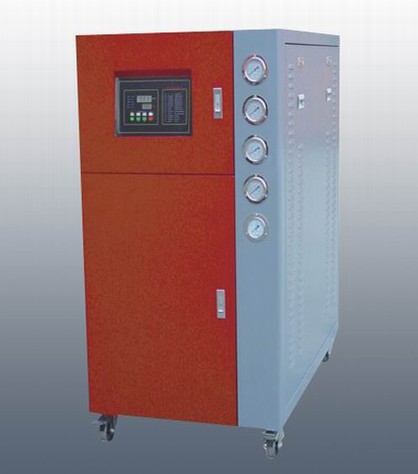

工业冷水式式冷水机组的管路连接分两部分:冷凝器管路连接及蒸发器管路连接,在本章中将详细介绍冷凝器的管路连接.在对东莞统一水冷式冷水机组冷凝器管路连接过程中需注意一下事宜:

1.冷却水管路系统必须先安装防震软接头,温度计,压力表,排水阀,截止阀,水过滤器,止逆阀,靶式流量控制器等,再与冷却塔进出水管路连接;

2.供水管路应尽可能短,管路的的规格要根据水泵的有效扬程,管路流量和流速而定,不能依照接头规格;

3.水冷式冷水机组在冷凝器封头上装配有排水,排气接头.以螺塞封口,应该将螺塞替换为3/8NPT放气和3/8NPT排水球阀.

4.水冷式冷水机组冷凝器的水口方向可以根据用户的要求更改,更改时需注意一下几点:

  （1）需确认正确的隔板位置,使用行的橡胶密封圈;

   （2）冷却水的温度,流量测量装置需重新布置;

   （3）拆装水式端盖时,紧固螺栓要按一定的顺序进行:轻轻收紧第一个螺栓,然后再轻轻收紧位于180°方向的螺栓(及对角).继续这样的顺序收紧第3个螺栓,再轻轻收紧与第3个螺栓成180°的第4个螺栓.以此类推,在完成第一次这圈螺栓的紧固后,重复此顺序直到所有螺栓符合去扭矩为止.(螺栓扭矩如下表所示)

        注:在第一圈收紧螺栓时不要将螺栓收紧到终极力矩,因为这样会使法兰面翘起而容易漏水,应该用力矩扳手,并在第一圈收紧时将扳手的力矩调节到终极力矩的三分之一.

螺栓规格   最小力矩    最大力矩

   M10       16          24

   M12       45          68

   M16       95          122

   M20       142         210
